前言 |
Tekla Structures作為一套專業的結構設計軟體，不管在RC設計上或是鋼結構上都有非常不俗的表現，其效能、細緻度以及出圖拆圖的功能是很多鋼構廠不可或缺的工具，唯一比較常被被挑剔的就是其模型的呈現效果，Tekla Structures為了追求模型效能故而捨棄材質功能(Texture)，故其模型常常被戲稱為色塊模型(如圖1)。
同系列的產品Trimble Connect也有著類似的問題，雖然模型顯示比起在Tekla Structures上多了陰影效果，但其顯示上還是無法得到一般使用者的青睞。
而Trimble Connect Visualizer這個工具的誕生就是為了解決這個問題而開發的，從圖1、圖2與圖3的比較可看出，多了光線與擬真材質的效果之後，模型呈現的效果有了顯著地提升，雖然畫面的效果尚無法與同質性產品的「Lumion」或者是「TwinMotion」相比，但作為結構專業使用的傻瓜型彩現工具應已十分符合需求。
呼叫方式 |
目前Trimble Connect Visualizer可以透過兩種方式呼叫使用，一是在Trimble Connect中將目前可見的模型做彩現呈現，二是在Tekla Structures中開啟，其按鈕位置在【視圖】頁籤底下，可在其下找到【可視化】的按鈕，透過此按鈕即可開啟Trimble Connect Visualizer(如圖4)，以下主要介紹在Tekla Structures中的呼叫方式與設定。
在【可視化】的按鈕底下有三個功能(如圖5)，分別為：
【可視化已選取】：將選取的物件以Trimble Connect Visualizer開啟
【全部可視化】：將模型內所有的物件(包含隱藏物件)以Trimble Connect Visualizer開啟
【可視化材料類型對應】：將Tekla Structures裡的材質與彩現材質做對應(圖6)。
其使用建議流程如下：
步驟1： 先開啟【可視化材料類型對應】，設定對應的彩現材質，一般來說，內件的材質應已經設定好對應的顯示材質，唯一需要特別設定的有兩種情形，一是使用者手動新增的材質，二是想要使用與預設對應的不同材質，因此若模型無手動新增的材質或是不需要更改材質對應的需求，則不用特別調整。
步驟2： 在模型中選取想要進行彩現的物件，點擊【可視化已選取】的按鈕，即可開啟Trimble Connect Visualizer，選取越多的物件其對於電腦效能的門檻也越高，因此可根據需求選取適當數量的元件進行彩現即可。
功能介紹 |
開啟Trimble Connect Visualizer後，可發現左手邊有8顆按鈕，此8顆按鈕即為主要功能，下面我們將會一一介紹8個按鈕的功能。
1. 環境設定
在環境設定中，總共有下面4個設定可供調整：
調整天空類型 | 調整整體環境亮度 |
 |  |
調整太陽方位 | 調整太陽高度 |
 | |
2：拍照儲存
按下按鈕即可儲存目前的視圖。
3：開啟照片存放位置
點擊即可開啟照片存在的資料夾，其預設的路徑如下：
C:\\Users\\【user_name】\\Pictures\\TrimbleConnectVisualizer
//註：【user_name】為目前登入使用者的名稱
4：全螢幕顯示
點擊可開啟全螢幕模式，按ESC可退出全螢幕模式。
5：開啟VR功能
當您有VR設備時，可開啟此功能透過VR頭盔來顯示效果，目前HTC Vive、Oculus Rift、Windows MR、以及VarjoVR這幾個設備都有列在官方的支援設備中。
6：模型縮放至適合大小
點擊後，模型視角將會調整至最適當大小
7：設定模型視角
透過此工具將目前的視角以及環境設定保存，並且可製作動畫，具體操作方式如下：
儲存模型視角 | 設定動畫秒數並撥放 |
 |  |
8：開啟/隱藏左方工具列
效果與結語 |

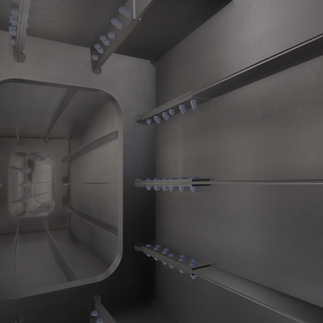

整體來說，目前Trimble Connect Visualizer支援的彩現材質還不多，僅有基本的鋼材、木頭、草地、水流、混凝土、瀝青等常用材質，但以結構類型的案件來說，其已經可以大幅的提升Tekla Structures模型的質感，讓用戶面對客戶時能夠有更好的簡報效果。
